空氣源分體式1kg臭氧發生器

1kg臭氧發生器應用范圍 ：
1、大型食品行業、制藥廠、化妝品廠、工廠化食用菌等空間凈化消毒

2、純凈水、礦泉水、泳池水、桶裝水、醫院污水、養殖廢水消毒殺菌

3、大型凈化工程、廢氣除臭
1kg臭氧發生器產品特點 ：
1、采用佳環臭氧放電體技術，使設備產生的臭氧濃度更高，運行更穩定。
2、電源采用中頻技術，設備運行穩定，壽命長 、運行能耗低，節約電能。
3、自動化程度高，操作簡單，運行時無須專人值守，系統對異常情況可以自動保護，更可根據用戶需要增加PLC自動控制系統。
4、結構緊湊，占地少，環境適應能力強。

5、采用分體設計，性能更強，維護更簡單方便。
1kg臭氧發生器設計條件：

環境溫度0─45℃，相對濕度≤85%；

冷卻水進水溫度≤30℃。直接冷卻臭氧發生器的冷卻水需滿足一下條件：PH=6.5-8.5，氯化物含量≤250mg/L,硬度≤4500mg/L，渾濁度≤1NTU。

大氣壓力P=101.325KPa(標準大氣壓)，對于海拔高的地區監測發生器臭氧濃度時需要進行壓力修正計算。

氣源指標要求：壓縮空氣露點≤-50℃；氧氣露點≤-60℃、氧氣濃度≥90%；汽化液氧露點≤-70℃、氧氣濃度≥99.6%；氣源過濾精度≥0.01um。

電氣條件：電源要求：380V/50Hz/4p，電氣系統接地符合GB14050的要求。

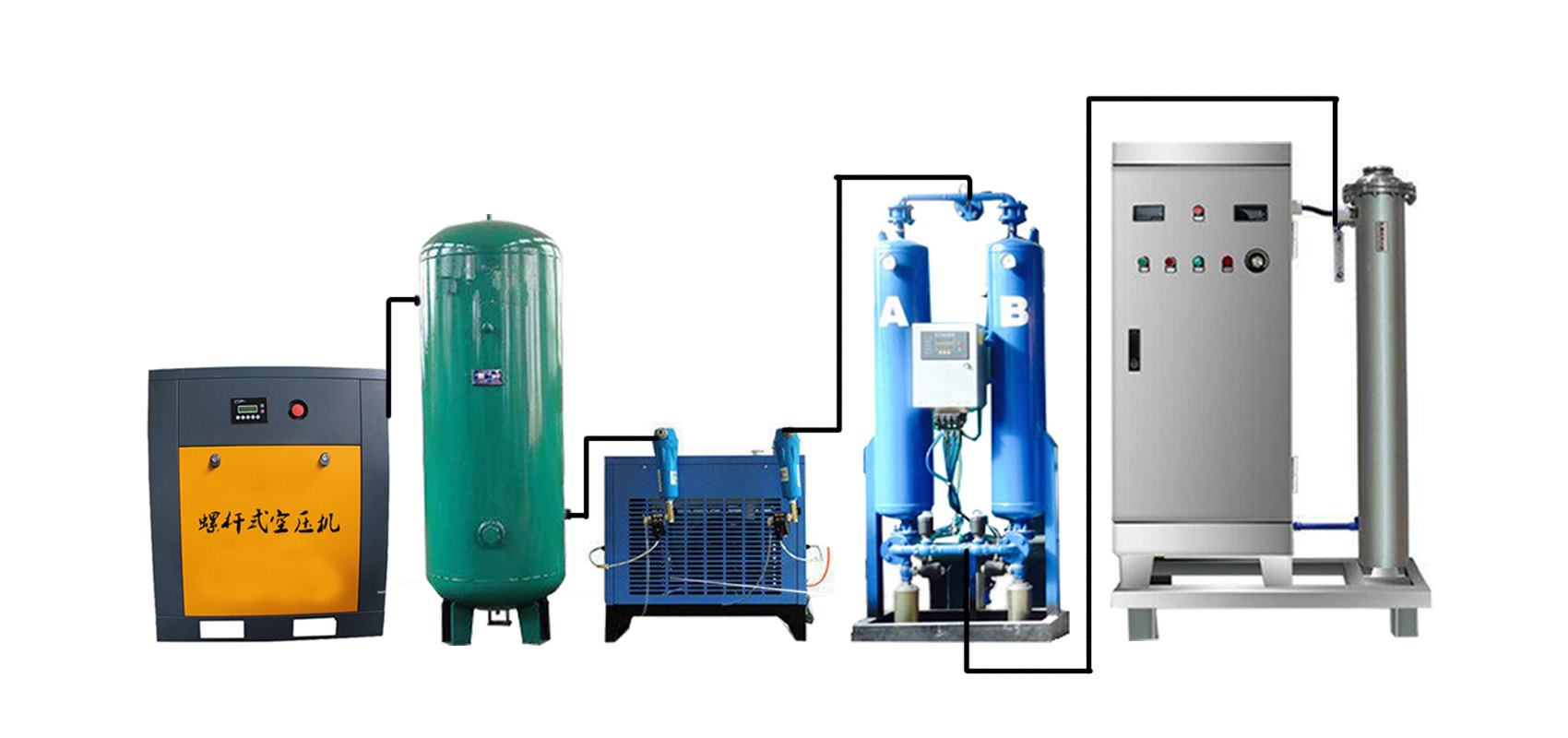

大型空氣源臭氧發生器簡介

1、臭氧發生器由臭氧放電室、臭氧專用中頻高壓電源以及控制系統組成。

2、臭氧放電室是安裝臭氧發生單元的裝置。臭氧發生單元是組成產生臭氧的最基本元件，包括電極和介質管。電極是與具有不同電導率的媒質形成導電交接面的導電部分，在臭氧發生單元中系指分布高壓電場的導電體；介質管是基本電磁場性能受電場作用而極化的物質所構成的零、部件，在臭氧發生單元中系指位于兩電極間，造成穩定的輝光放電的絕緣體。

3、佳環的臭氧放電室外電極由316不銹鋼制造，臭氧發生單元呈蜂窩狀排布，采用非玻璃放電體——高壓電極和介質管為一體化結構，在高壓電極表面燒結搪瓷介電層。每個臭氧發生單元帶有獨立的高壓熔斷器，保證了放電室整體正常、可靠、有效的工作。

4、臭氧電源是將輸入工頻電源轉化為中頻高壓電源的裝置，也稱為“供電單元”，使臭氧發生裝置內形成高壓電場。臭氧電源裝置主要包括整流逆變電路、電抗器、高壓變壓器、控制裝置及顯示操作盤等。整流逆變電路將供電電源轉換成輝光放電所要求的中、高頻交流電源，經過高壓變壓器升壓后，中頻高壓電源輸送到臭氧發生裝置。

5、電源控制裝置設計為單片機，采用CPU實行數字控制，設置自動軟啟動功能，臭氧電源裝置按設定程序自動啟動及關斷。臭氧電源裝置設置多重保護裝置保證整機的可靠性和穩定性，并設計了用于整體保護的保護電路或安全回路。

6、臭氧發生器采用水冷卻，通過冷卻水有效地帶走電暈放電時放出的熱量，冷卻水可循環使用并通過外部工藝降溫，保證臭氧產量及濃度穩定性。

7、臭氧發生器產量可根據用戶具體情況進行調整，并具有多重保護功能，防止意外情況下，對發生器造成損壞。

功能特點：

HY系列大型臭氧發生器技術特點:

1.核心部件臭氧發生電極采用高密度石英介電材料,其耐電沖擊能力和機械沖擊能力強于玻璃和陶瓷。

2.為保障臭氧放電的安全連續運行，每個放電單元配有獨立的保險裝置。單個放電單元出現故障時不影響其他單元的正常工作。

放電室部分：

1.發生器外殼全部采用不銹鋼材料焊接，不生銹、耐腐蝕，并能有效減少冷卻水結垢。

2.運用全自動智能冷脹管技術，精密控制不銹鋼外電極與殼體管板的脹緊程度，杜絕漏氣漏水的危險。

高頻電源部分：

1.LED數字鍵盤控制，實現電源所有功能操作及運行狀態的監視。

2.數字鍵盤精確設定電源運行電壓、工作頻率等參數，輸出頻率分辨率高達±1Hz，電壓精度±1V。

3.具備完善的過載，自動限流，過壓，久壓，短路，缺相及斷電保護。

4.SPWM優化調制技術，配合專業的數字波型處理電路，運行效率高，諧波低，功率因數COSθ可高達0.9。輸出電流，電壓波型平穩，電流抑制能力強，負載大范圍波動時，能安全穩定運行。

5.電源采用數字PI控制技術，可實現給定量與反饋量的比較，通過閉環回路有效穩定輸出電壓，電流頻率恒定。

高壓變壓器部分：

1.磁芯采用大功率異形Mn-Zn鐵氧體，高頻條件下，鐵芯損耗小，電阻率低，溫度系數低，動態導磁率高。

2.高壓線包選用專用的高頻多股導線繞制而成，減少了高頻電流的趨膚效應。

3. 變壓器采用高真空浸漆技術，有效提高耐擊穿性能，防止變壓器表面電暈放電。
